Steuerschränke für fahrerlose Transportsysteme (FTS) nach UL 3100
Um fahrerlose Transportsysteme (FTS) wie automatisierte mobile Plattformen in den USA betreiben zu können, ist die UL 3100 von zentraler Bedeutung und stellt Hersteller solcher Systeme vor große Herausforderungen.
Unsere UL 508A-zertifizierten Schaltschränke und vorverdrahteten Montageplatten bieten eine effiziente Möglichkeit, einen Teil Ihrer Anlagen ohne weitere Prüfung in den USA betreiben zu können. In unserem Whitepaper erfahren Sie alles Wissenswerte rund um die UL-Zertifizierung für den Export nach Nordamerika.
Jetzt Checkliste zur UL 3011 downloaden

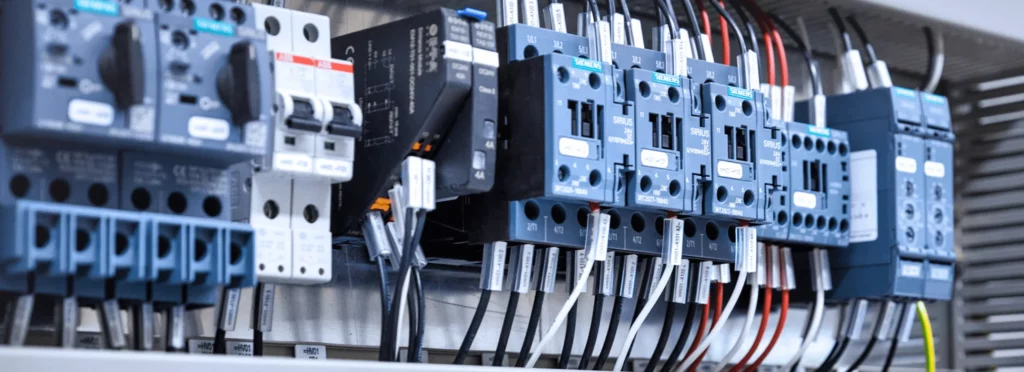

Mit unseren Schaltschränken schneller zur UL-Zulassung
Als Spezialist für Schaltschränke nach UL-Norm bieten wir eine effiziente Möglichkeit, einen Teil Ihrer Anlagen sicher und ohne weitere Prüfung in den USA betreiben zu können. Dadurch sparen Sie Zeit, Aufwand und Unsicherheiten.
Planung
Wir übernehmen die Planung von Schaltanlagen nach den UL-Normen UL 508A, UL 698A und UL 1203.

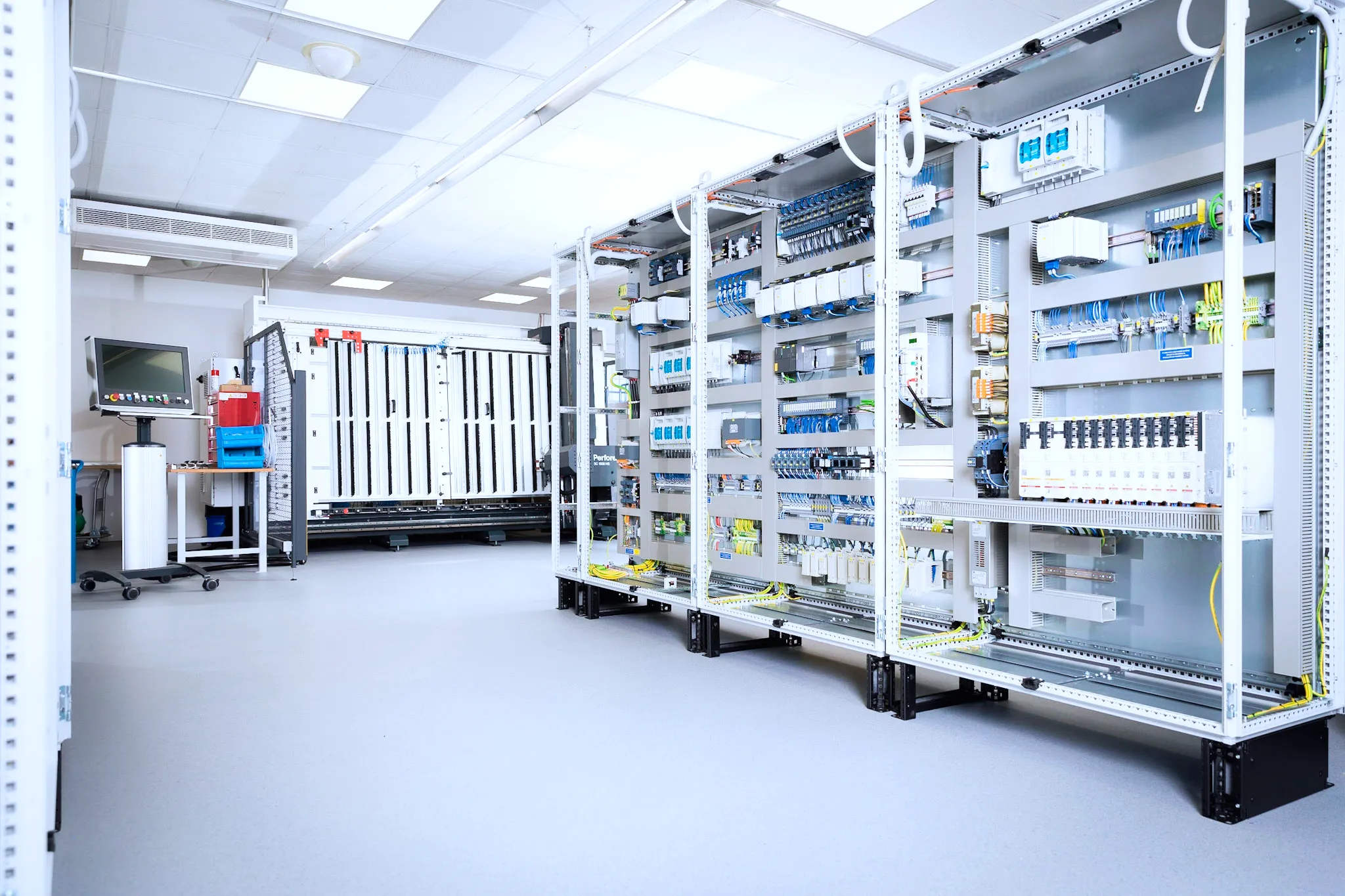

Fertigung

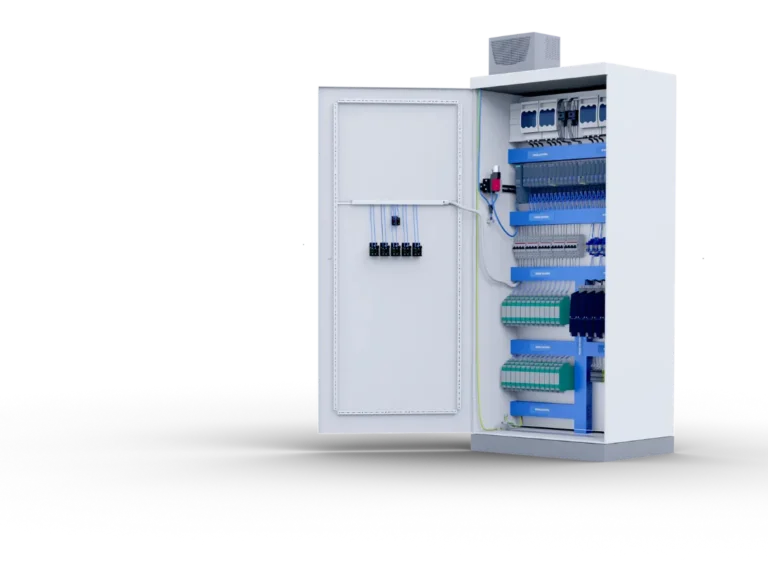

Wir bauen Ihren Steuerschrank entsprechend den Richtlinien nach UL 508A, UL 698 A und UL 1203 für Nordamerika.
Dokumentation
Die Dokumentation erfolgt normgerecht nach den Normen der Underwriting Laboratories.
FTS und AMP - was ist das überhaupt?
In vielen Bereichen wie Produktion und Logistik spielen fahrerlose Transportfahrzeuge (FTF) und fahrerlose Transportsysteme (FTS) eine entscheidende Rolle bei der Automatisierung von Fertigungsprozessen und Materialtransporten.
Die UL 3100 definiert dabei umfassende Sicherheits- und Qualitätsanforderungen für automatisierte mobile Plattformen (kurz: AMP). Als Teil der FTS und mobilen Robotik werden diese AMPs ein immer wichtigerer Bestandteil der industriellen Infrastruktur.
Wie kann Krayer Systemtechnik im Bereich UL 3100 unterstützen?
Zeit- und Kostenersparnis
Unsere Schaltschränke und vorverdrahteten Montageplatten sind bereits nach der UL 508A-Norm zertifiziert. Dadurch entfällt eine erneute Prüfung dieser Komponenten für Ihre Systeme. Sie sparen Zeit im Entwicklungsprozess und können sich auf die Optimierung Ihrer FTS konzentrieren.
Höchste Sicherheit und Qualität
Wir garantieren, dass alle Schaltschränke den höchsten Standards entsprechen. Unsere Produkte sind robust, zuverlässig und speziell für anspruchsvolle industrielle Anwendungen ausgelegt.
Outsourcing leicht gemacht
Sie können die Schalt- und Steuerungstechnik Ihrer FTS auslagern, was nicht nur Ressourcen spart, sondern auch eine einfache Integration gewährleistet. Unsere Expertise sorgt dafür, dass diese kritischen Komponenten nahtlos in Ihre Systeme eingebunden werden können.
Sie haben Fragen oder möchten sich unverbindlich beraten lassen?
Sie haben Fragen zu unseren Produkten und Dienstleistungen und möchten mehr über Krayer erfahren? Dann zögern Sie nicht uns zu kontaktieren! Unsere Experten beraten Sie gerne.
Sie haben Fragen zu unseren Produkten und Dienstleistungen und möchten mehr über Krayer erfahren? Dann zögern Sie nicht uns zu kontaktieren! Unsere Experten beraten Sie gerne.
Was genau ist die UL 3100?
Die ANSI/CAN/UL 3100 ist eine US-amerikanische Norm für die Entwicklung batteriebetriebener mobiler Plattformen (AMPs) in industriellen Umgebungen, die für anspruchsvolle Aufgaben wie Heben, Tragen, Aufnehmen von Produkten eingesetzt werden. Sie wurde im Mai 2021 veröffentlicht und unterstützt Hersteller dabei, innovative Technologien sicher und normgerecht zu gestalten.
Für welche FTS gilt die UL 3100?
Die UL 3100 gilt für batteriebetriebene, mobile Plattformen in der Industrie. Sie ist nicht anwendbar für Geräte wie Bodenreinigungsmaschinen oder Hubsysteme mit Gabel. Die Mindestanforderungen der Norm betreffen den Innenbereich mit Temperaturen von 0 bis 40 °C und den Außenbereich mit Temperaturen von -30 bis 40 °C.
Welche Anforderungen regelt die UL 3100?
Die UL 3100 regelt eine Vielzahl von Anforderungen für den sicheren Betrieb von automatisierten mobilen Plattformen. Von technischen über funktionale Anforderungen bis hin zu Tests und Warnhinweisen, die im Folgenden detailliert beschrieben werden.
Technische Anforderungen der UL 3100
Batterien und Ladegeräte
Lithium-Ionen-Batterien
Müssen mindestens einer der Normen UL/ULC 2580, UL/ULC 2271, UL 62133-2 und CSA C22.2 Nr. 62133-2 oder IEC 62619 entsprechen.
Blei-Säure-Batterien
Müssen isoliert sein und der UL 1989 entsprechen, um Risiken wie Kurzschlüsse und Überhitzung zu minimieren. Zusätzliche Sicherheitsmaßnahmen müssen beispielsweise die Entstehung von Lichtbögen verhindern
Ladegeräte
Müssen nach zugelassenen Normen wie UL 1310, UL 60950-1 oder UL 62368-1 zertifiziert sein und Schutzmaßnahmen gegen Überladung und Kurzschlüsse beinhalten.
Neben Anforderungen an Batterien und Ladegeräten, regelt die UL 3100 zum Beispiel auch Anforderungen an Laser, Lampen, Hupen, Alarme und Blinker.
Nachweis der Erfüllung der UL 2011
Batterien und Ladegeräte
Gehäuse von automatisierten mobilen Plattformen müssen flammhemmend sein und den festgelegten Vorgaben für zulässige Öffnungen entsprechen. Gleichzeitig müssen die internen Verdrahtungen so ausgelegt sein, dass sie den vorgegebenen Temperatur- und Betriebsanforderungen gerecht werden, um eine langfristige Zuverlässigkeit zu gewährleisten.
Nutzlast
Gehäuse von automatisierten mobilen Plattformen müssen flammhemmend sein und den festgelegten Vorgaben für zulässige Öffnungen entsprechen. Gleichzeitig müssen die internen Verdrahtungen so ausgelegt sein, dass sie den vorgegebenen Temperatur- und Betriebsanforderungen gerecht werden, um eine langfristige Zuverlässigkeit zu gewährleisten.
Funktionale Anforderungen nach UL 3100
Objekterkennung und -vermeidung
FTS müssen in der Lage sein, Hindernisse zu erkennen und Kollisionen zu vermeiden. Dabei sind Bedingungen zur Stummschaltung der Erkennung und Beeinträchtigungen durch Umwelteinflüsse geregelt.
Risikobewertung und funktionale Sicherheit
Um Risiken wie Brand, Stromschlag oder Verletzungen zu minimieren, verlangt die UL 3100 eine umfassende Risikobeurteilung. Dabei setzt die UL 3100 die Anforderungen an funktionale Sicherheit nach internationalen Standards wie UL 991, UL 1998, CSA C22.2 Nr. 0.8, IEC 61508 (alle Teile), ISO 13849-1 und -2 sowie IEC 62061 voraus.
Bremsen und Stabilität
Gemäß UL 3100 muss das System mit einer Bremse ausgestattet sein, die nicht nur die Bewegung zuverlässig stoppt, sondern auch die funktionalen Anforderungen erfüllt, insbesondere im Hinblick auf die Auswirkungen des Bremsvorgangs auf die Stabilität des Systems.
Steigungen überwinden
AMPs müssen eine Steigung von mindestens 3 % überwinden können. Einschränkungen oder höhere Leistungsfähigkeiten sind entsprechend zu kennzeichnen.
Tests und Warnhinweise
Die UL 3100 verlangt umfassende Prüfungen wie Nennleistungs-, Temperatur- und Stresstests, Überlast- und Vibrationstests sowie Tests für abnormale Betriebsbedingungen. Auch die Anforderungen an detaillierte Warnhinweise und Markierungen sind festgelegt.
